Маркировка дисков

Обозначение (маркировка) должно быть нанесено на внутреннюю поверхность диска и обязательно должно присутствовать на его упаковке или в сопроводительном буклете, наклейке и др.

Маркировка, по которой можно понять, подходит ли данный диск на тот или иной автомобиль, выглядит следующим образом:

7.5Jx16 Н2 5*112 ET35 d66.6 (в нашем магазине для упрощения применяется маркировка вида (7.5x16 5*112 ET35 d66.6)

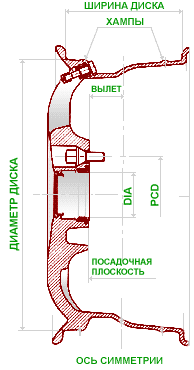

Расшифровка маркировки:

7.5 – ширина обода в дюймах.

x – данный знак между условными обозначениями ширины и посадочного диаметра указывает на то, что обод колеса неразъемный.

16 – посадочный диаметр обода колеса в дюймах, который обязан соответствовать посадочному диаметру шины.

J – закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п.).

Н2 – буква Н (сокр. от Hump) указывает на наличие кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. В большинстве случаев на колесе встречаются два хампа (обозначение Н2), но хамп может быть и один (Н), иметь плоскую форму (FH – Flat Hump), быть асимметричным (AH – Asymmetric Hump), комбинированным (CH – Combi Hump). Бывают колеса и без хампов вообще.

5*112 – PCD (Pitch Circle Diameter). Цифра 5 – количество крепежных отверстий в диске для болтов или гаек.. 112 – диаметр окружности в мм, на которой расположены центры крепежных отверстий.

ET35 –  вылет диска в мм., т.е. размер между посадочной (привалочной) плоскостью диска колеса, прилегающей к ступице автомобиля, и воображаемой плоскостью симметрии обода. Если привалочная плоскость находится «снаружи» относительно плоскости симметрии, вылет колеса называется положительным, например, ЕТ35; если «изнутри» (ближе к автомобилю) – вылет отрицательный, например, ЕТ-20. Иными словами, чем больше колесо выступает из колесной арки, тем меньше величина вылета.

d66.6 – диаметр ступицы или диаметр центрального отверстия в мм.

 На диске также может быть указано:

 – Дата изготовления. Обычно год и неделя. Например: 0403 означает, что диск выпущен в 4 неделю 2003 года.

– SAE, ISO, TUV, РСТ – клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.

– MAX LOAD 2000LB – очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Здесь указана максимальная нагрузка в 2000 фунтов (908кг).

– MAX PSI 50 COLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв. см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.
